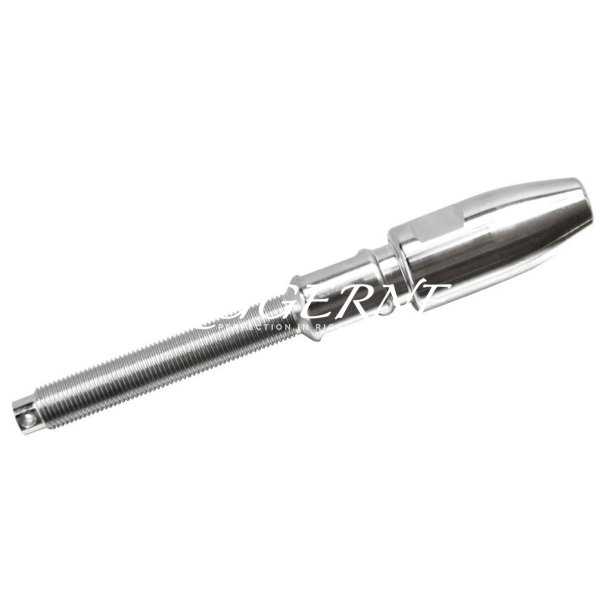

Blue Wave Valsefri gevind-terminal med UNF gevind, til Ø4-26mm 1x19 wire.
En valsefri terminal fungerer ved at top og bund af terminalen skrues sammen om wiren, og låser den fast.
(Der skal dermed ikke bruges valsemaskine for at fastgøre terminalen til wiren).
VIGTIGT! Følg instruktion som medfølger! (Kan også ses i fanen 'Downloads' herover).
HUSK at tilkøbe Loctite og smøremiddel!
Materiale: Poleret AISI 316 rustfrit stål.
Renses med rent vand.
Hvis der kommer flyverust på, så kan den poleres med f.eks. Wichinox.
| Varenr. | Ø Wirestørrelse | Gevind | D | KW1 | KW2 | L1 | L2 | BL/KG | KG/100 | |
| SC800408A | 4 | 5/32" | 5/16" | 2,8 | 12 | 8 | 104 | 57 | 2200 | 5,4 |
| SC800508A | 5 | - | 5/16" | 2,8 | 14 | 10 | 110 | 57 | 2200 | 7,6 |
| SC800510A | 5 | - | 3/8" | 2,8 | 14 | 10 | 115 | 63 | 2800 | 8,8 |
| SC800611A | 6 | - | 7/16" | 3,5 | 17 | 13 | 135 | 70 | 4600 | 15,1 |
| SC800612A | 6 | - | 1/2" | 3,5 | 17 | 13 | 144 | 80 | 5000 | 17,6 |
| SC800711A | 7 | 9/32" | 7/16" | 3,5 | 19 | 15 | 146 | 70 | 4600 | 20,2 |
| SC800712A | 7 | 9/32" | 1/2" | 3,5 | 19 | 15 | 154 | 80 | 6000 | 22,7 |
| SC800812A | 8 | 5/16" | 1/2" | 3,5 | 22 | 17 | 165 | 80 | 6100 | 30 |
| SC800816A | 8 | 5/16" | 5/8" | 4,5 | 22 | 17 | 184 | 100 | 8000 | 36,9 |
| SC801016A | 10 | - | 5/8" | 4,5 | 27 | 19 | 200 | 100 | 9900 | 52,3 |
| SC801020A | 10 | - | 3/4" | 4,5 | 27 | 19 | 218 | 120 | 11000 | 63,3 |
| SC801220A | 12 | - | 3/4" | 4,5 | 33 | 24 | 243 | 120 | 14400 | 99,4 |
| SC801222A | 12 | - | 7/8" | 5,5 | 33 | 24 | 262 | 140 | 17000 | 114,9 |
| SC801422A | 14 | 9/16" | 7/8" | 5,5 | 37 | 27 | 274 | 140 | 19600 | 140,3 |
| SC801625A | 16 | 5/8" | 1" | 5,5 | 42 | 32 | 318 | 170 | 21400 | 203,3 |
| SC801927A | 19 | 3/4" | 1 1/8" | 5,5 | 44 | 34 | 344 | 180 | 27600 | 264,8 |
| SC802230A | 22 | 7/8" | 1 1/4" | 5,5 | 50 | 41 | 392 | 200 | 34600 | 387,8 |
| SC802636A | 26 | 1" | 1 3/8" | 5,5 | 66 | 50 | 446 | 220 | 42400 | 692,2 |
| Titel | Type | Størrelse | Download |
|---|---|---|---|
| Swageless-terminals-with-cone-instructions.pdf | 243.00KB | Download |
